Produktdetails:
|
| Positionierung: | Doppelte Visionskamerapositionierung | Größe der Maschine: | L 855mm*W 535mm*H 335mm |
|---|---|---|---|
| PWB-Bereich: | 10mm*10mm~355mm*355mm | Arbeitspräzision: | ±0.025mm |
| Montagegeschwindigkeit: | 2800cph (Vision an); 4000cph (Vision weg) | ||
| Markieren: | CHMT36VA-Tischplatte-Auswahl und Platz-Maschine,Tischplatte Smt-Platzierungs-Ausrüstung,Auswahl CHMT36VA SMD und Platz-Maschine |
||
Heißer Verkauf!
Visions-Kamera 29 Köpfe der Zufuhren 2 CHMT36VA + externer PC,
Tischplatten-SMT-Auswahl und Platz-Maschine, kleine Serienproduktion, Erstausführung
Aufputzmontage-englisches Version 110v 220V SMD CER geführt
Versenden durch TNT. .DHL. Oder Sie können von unserer Fabrik aufheben!
Arbeitsvideo:
CHMT36VA-Arbeitsvideo aus Italien:
www.youtube.com/watch?v=FJoGJK79luU
CHMT36VA, das LED - Produktionsvideo setzt:
www.youtube.com/watch?v=jYD_1U8pUm0
Katalogdownload von hier: CHMT36VA.pdf
Beschreibung:

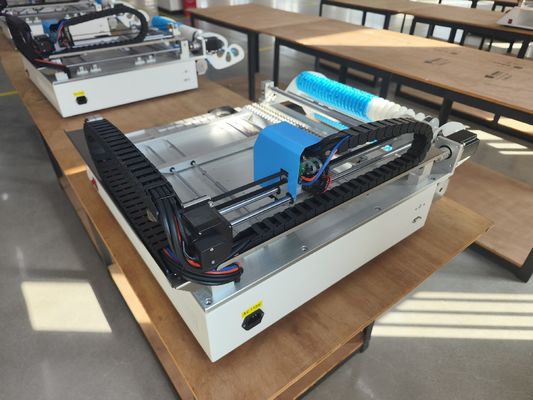

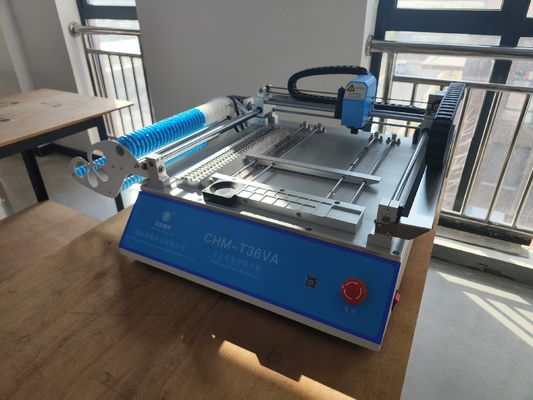

CHMT36VA ist eine Vision-ansässige Tischplatten-Auswahl- und Platzmaschine, die externen PC mit System der Fenster 7 anschließen muss. Es ist mit preiswertem ökonomischem Modell, diese kleine Plattformmaschine kommt mit Vorvisionssystem, Regelung, materielle Stapel 29pcs sehr zuverlässig. Hohe Präzision und einfache Operations-Software. Sie kompatibel alle verschiedenen Arten Komponenten 0402-5050, BESCHWICHTIGUNGSMITTEL, QFN, TQFP… sehr passend für für Prototyperbauer, Liebhaber, Entwickler und Entwicklungsgruppen und kleine Reihenproduktion, Sie muss gerade einen Computer vorbereiten, der USB-Port hat.
Hauptparameter
| Modell | CHM-T36VA |
| PWB-Bereich | 10mm*10mm - 355mm*355mm |
| X-Yachse Reise | 420*460mm |
| Z-Achsenbewegenstrecke | 15mm |
| Platzierungsköpfe | 2pcs |
| Zufuhren |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs, Front IC tray=14pcs, verbraucherbestimmter IC-Behälter |
| Visionssystem | Verdoppeln Kameras (oben u. unten Kameras) |
| Antrieb | Regelungsvergewissern sich Stepperservoansteuersystem, nie Schritt zu verlieren |
| Z-Achsenselbstrückkehrentdeckung | Ja verhindern Sie das Düsenbrechen |
| Ziehen Sie Stiftselbstrückkehr | Ja |
| Durchsickern der materiellen Nachweismethode | Staubsaugen Sie Entdeckung, Visionsentdeckung |
| Befestigung von Geschwindigkeit | 4000cph (Vision weg); 2800cph (Vision an) |
| Befestigung von Präzision | ±0.025mm |
| Komponenten | 0402-5050, BESCHWICHTIGUNGSMITTEL, QFN, (Bandbreite: 8MM, 12MM, 16MM, 24MM) |
| Maschinenmaß | L 960mm * W 705mm * H 335mm |
| Vakuumpumpe | -92KPA (2pcs, eingebautes, stumme Art) |
| Externe Luftquelle | Kein Bedarf (eingebaute stumme Vakuumpumpe der Maschine 2pcs) |
| Externer PC | Ja (Software kompatibel mit windows7) |
| Spannung | 220V (110V), 50Hz |
| Kompatible Software | Altium-Designer, Protell99SE, AUFLAGEN, Kicad, Eagle, Cadint, Rhythmus Orcad, Rhythmus-Allegro, PROTEUS… usw. |
| Bruttomasse | 70kg/107*78*50cm/0.41m ³ |
Anwendungsindustrie:
Haushaltsgerätindustrie, Selbstelektronikindustrie, Machtindustrie, LED-Industrie, Sicherheit, Instrument- und Meterindustrie, Kommunikationsindustrie, intelligentes Steuerindustrie, Internet der Industrie der Sachen (IOT) und der Militärindustrie, etc.

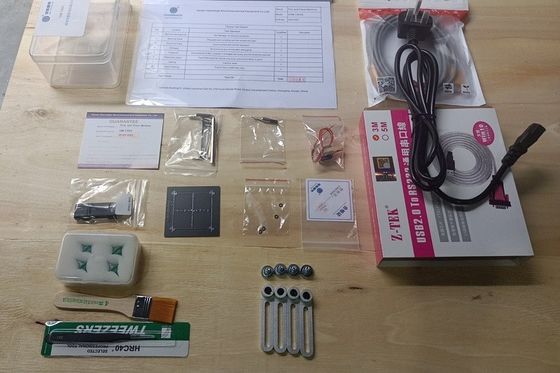

Zubehör für CHMT36VA:
1) SMT-Tischplatten-Auswahl und Platz-Maschine CHMT36VA*1
2) Juki-Düse: Total 4pcs (503, 504, 505, Größe 506)
3) Blitz 1 8G USB
4) Netzanschlusskabel: 1
5) Zugstifte: 2
6) Spule für Zugstift: 1
7) Fett: 1
8) Hexenschlüssel: 6
9) Pinzette: 1
10) Bürste: 1
11) Englisches Benutzerhandbuch: 1
Garantie:
Die komplette Maschine hat einen Garantiezeitraum von 1-jährigem seit Kauf und lebenslangem Service
Unterstützung sowie eine langfristige Fabrikpreisversorgung.
Wir erbringen on-line-Q/A und Überprüfungsunterstützungs- und technischeratedienstleistung.
Erbringen Sie eine bis eine Dienstleistung. Jeder Test der Maschine 100% lange vor Schiff heraus.
